Как подключить кнопку с подсветкой

Установка трёхконтактного выключателя с подсветкой на светильник ЭРА

Решил немного доделать вот этот светильник ЭРА, установив на него выключатель с подсветкой, ибо заводской кнопкой которая висит на проводе, несколько неудобно пользоваться, так как она находится под столом. А если же примотать её к стойке светильника, то эти банты из проводов, своим присутствием начинают портить всю картину. К тому же, на защитном кожухе светильника, как раз таки имеется удобное место для такого выключателя. В общем купил вот такую трёхконтактную круглую кнопку с подсветкой (фото ниже).

После покупки, кнопка была разобрана для более тщательного изучения её схемы и конструкции. В принципе, приблизительное устройство этих трёхконтактных выключателей, я знал и ранее, но чтобы точно быть уверенным в этом, решил всё же разобрать её и изучить. После чего, была составлена простенькая схема этого выключателя, вместе с лампой светильника (фото ниже). По которой хорошо видно, как подключена неоновая подсветка внутри этого выключателя. В данном случае, подсветка подключена между жёлтым и средним контактом выключателя. Так же на схеме показаны варианты подключения сетевого провода, при которых подсветка должна была гореть постоянно или же только вместе с нагрузкой.

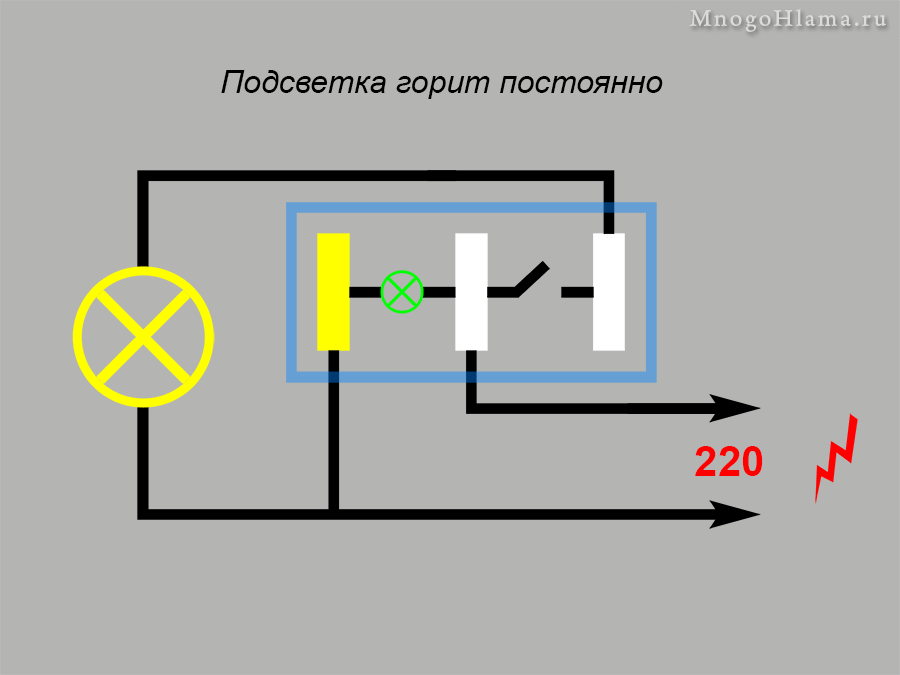

Я наивно полагал что смогу подключить этот выключатель по одной из этих схем, чтобы кнопка постоянно светилась в темноте и её легче было находить. Но этот выключатель показал мне фигу, ибо подсветка включалась только вместе с кнопкой, какую бы схему я не выбрал. Как оказалось, эта неоновая лампочка вместе с резистором, вмонтирована в клавишу выключателя. Собственно из-за этого, надёжный контакт имеется только на среднем контакте выключателя, ибо клавиша сидит на нём. А вот к жёлтому контакту, неонка подключается только при опускании клавиши на него, собственно из-за этого косяка, схема изображённая ниже, корректно работает только в одну сторону. По крайней мере, в моём случае и конкретно с этим круглым выключателем.

В общем, для больших прямоугольных трёхконтактных клавишных выключателей с подсветкой, думаю эта схема вполне подойдёт. Так как у меня на кухне, в этом самодельном светодиодном светильнике который сейчас проходит испытания, корректно работают обе эти схемы. Единственное отличие того прямоугольного выключателя от этого круглого, это то что неоновая подсветка подключена там между крайними выводами выключателя, то есть если нужно чтобы подсветка горела постоянно, то 220 нужно подавать на крайние выводы выключателя. В любом случае, перед установкой какого либо выключателя в цепь, лучше прозвонить его тестером или мультиметром, особенно если выводов у него больше двух. Тем более, бывают кнопки в которых тупо установлены обычные светодиоды без всяких токоограничивающих резисторов и диодов, вероятно для запитки из вне.

Пока забиваем на подсветку в этой коряво собранной Китайской кнопке и переходим к подготовке места для установки выключателя. Замеряем ширину торцевой поверхности кожуха.

После чего, вырезаем по этим замерам, бумажный квадрат. Дважды складываем его противоположными углами на встречу и в итоге, за счёт пересечения складок, получаем отметку центра в квадрате.

Приложив и выровняв шаблон на торце кожуха, делаем метку карандашом или шилом. Кстати, только потом до меня дошло, что центр можно было получить по пересечённым ниткам, протянутым сквозь круглые вентиляционные отверстия в кожухе.

Разбираем светильник. Снимаем железный абажур, откручиваем пару винтов, которые удерживают защитный кожух и патрон внутри него. Выковыриваем вместе с проводом, резиновую пробку (изолятор).

Отсоединяем провода от патрона лампы, после чего, можно полностью снять защитный кожух. Накерниваем шилом центр будущего отверстия.

Замеряем диаметр корпуса выключателя. Если есть циркуль, то полученный ранее диаметр, чертим на торце кожуха. Вообще то край круга чертить не обязательно, просто с ним постоянно будет виден контур будущего отверстия, и соответственно не придётся часто включать голову при сверлении и растачивании отверстия в корпусе кожуха.

После чего, сверлим отверстие по нарастающей, свёрлами разного диаметра. На завершающем этапе, растачиваем отверстие с помощью круглого напильника или же дремелем. В самом конце, надфилем или наждачкой, избавляемся от острых кромок.

Припаиваем к выключателю три отрезка провода, с запасом, чтобы они выходили из кожуха на 5-10см. Изолируем все выводы термоусадкой.

Прежде чем окончательно осаживать кнопку на своё место, поворачиваем её под нужным углом.

Обратно заводим сетевой провод внутрь кожуха, прикручиваем и припаиваем провода в соответствии со схемой выше.

Прежде чем собирать плафон окончательно, подключаем светильник к сети и проверяем как всё работает. В моём случае, подсветка оказалась просто ужасной, ибо под зелёной и симпатичной клавишей, светился жёлтый неоновый фонарик. К тому же, на просвет хорошо была видна начинка этой клавиши (резистор).

Может я конечно придираюсь, но в моём понимании, хорошая подсветка должна выглядеть так как на фото ниже. Это мой древний аппарат для изготовления сахарной ваты, который к сожалению пока так и не доделал. Но вот кнопки которые я когда то установил в него для управления мотором и тэной, светят в разы ярче и красивее. Вероятно неонки в них цветные и соответствуют цвету клавиш, или же просто белые, если конечно такие бывают.

Как бы то ни было, кнопка с убогой подсветкой установлена и довольно хорошо работает. Теперь не нужно искать под столом проводной выключатель, ибо новая кнопка находится на самом видном и удобном месте. Вот ещё бы нормальную подсветку к нему, да чтобы горела она постоянно, тогда цены бы не было такой кнопочке 🙂 Если не найду в магазине чего то получше этой издёвки, то возможно переделаю подсветку в этом выключателе, чтобы горела постоянно, а не только при включении.

Написать сообщение автору
Автор: Nikolay Golovin – – – – – – – –
29.04.2016

Кнопка с фиксацией и подсветкой

• Цена: $2.79 (покупал за $2.62)

• Перейти в магазин

Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.

Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем 🙂

Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного. Но всех секретов пока раскрывать не стану 🙂

Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.

Выбиралась кнопка довольно мучительно — для проекта требовалась качественная кнопка черного цвета с подсветкой и фиксацией диаметром 19 мм или чуть больше. Подходящие нашел:
— ELEWIND за $6,75 aliexpress.com/item/2036094128/2036094128.html
— ONPOW за $7,05 aliexpress.com/item/1306265223/1306265223.html
В моем понимании это слишком большая цена за кнопку. Пришлось искать компромиссный вариант меньшего размера и нашел эту кнопку. Отмечу, что у указанных выше производителей также имеются кнопки диаметром 16 мм, но и они стоят дороже выбранного мной варианта. В тоже время у Huijun (производителя обозреваемой кнопки) в ассортименте отсутствуют аналогичные по конфигурации кнопки больших размеров.

В живую кнопка оказалась меньше, чем рассчитывал — все-таки первоначальный выбор размера был правильным. Нажимать удобно только кончиком указательного пальца, большим пальцем это сделать куда сложнее, особенно обладателям крупных рук. Диаметр движимой части кнопки 13,5 мм. Остальные размеры представлены на странице с товаром в магазине и у меня нет достаточно точного инструмента, чтобы их проверить.

Фото для сравнения размеров:

У продавца имеются кнопки с подсветкой желтого, красного, синего, зеленого и белого цвета с напряжением в 12, 24 и 220 вольт в любых сочетаниях. В описании товара продавец указывает, что при заказе нужно в комментарии уточнить требуемую комбинацию, иначе по умолчанию отправят красную на 220 вольт. Мной был выбран вариант кнопки с зеленой подсветкой на 220 вольт.

При 220 вольтах подсветка существенно ярче — при комнатном освещении хорошо различима, а в темноте вообще «прожектор» 🙂

Пробовал подключать кнопку к источникам в 12 и 24 вольта — ожидаемо подсветка горит одинаково тускло, при комнатном свете еле различимо, на солнце, думаю, будет не видно совсем. Но и смысла в подсветке на солнце нет, а в темноте даже в таком состоянии подсветка горит достаточно ярко.

Подсветка красивая, равномерного приятно зеленого цвета. Если всматриваться, то середина с символом включения горит чуть ярче, чем ободок, но в глаза это не бросается.

Так как кнопка с фиксацией, то при нажатии кнопка фиксируется внутри (всегда ваш, кэп 🙂 ) на глубине около 2 мм. Фиксация четкая, ничего не болтается, но сам щелчок по звуку какой-то не серьезный. При повторном нажатии (т.е. разжатии) ход кнопки совсем не большой — около 1 мм, после чего она отпружинивает в исходное положение.

При макросъемке заметно, что на движимой части кнопки имеются две царапины — они были изначально, то есть это брак. Ругаться с продавцом не стал, все-таки это Китай — заявленные функции кнопка выполняет и на том спасибо 🙂 Трепать нервы себе и продавцу в данном случае считаю бессмысленным.

Как понятно из описания корпус кнопки изготовлен из металла. Не известно из какого точно металла, но опытным путем выяснил, что он не магнитится — вероятнее всего это алюминий. Кнопка легкая, толщина стенок кажется тонкой, как будто это пластик покрытый фольгой, но думаю что впечатление обманчиво из-за использования легкого материала.

Гайка также выполнена из металла, только, в отличии от кнопки, неокрашенного. Качество гайки неплохое, крутится и затягивает она уверенно, но на резьбе можно увидеть дефекты литья.

Так же у кнопки имеется уплотнитель — тоненькое (около 1 мм или меньше) резиновое кольцо. Резина нормальная, снятие и надевание пережила.

Теперь перейдем к коммуникациям (ох, как громко это сказано в данном случае). На кнопке располагается 5 контактов: два из них, правый и левый, помеченные + и — отвечают за подсветку; остальные 3 отвечают за переключение — в отжатом состоянии соединены NC и C, в зажатом — NO и C. Данный тип кнопки называется 1NO/1NC.

Подсветка кнопки не зависит от её состояния — всегда включена при подключении питания к + и -, но если нужно, чтобы она включалась только во включенном состоянии, то это легко сделать по следующей схеме:

Подсветка потребляет около 0,06 ампера при постоянном напряжении 12 вольт и около 0,005 ампера при переменном напряжении 220 вольт (не уверен, что в последнем случае было произведено корректное измерение, так как сила тока плавно менялась от -0,005 до 0,005; расскажите, как правильно?).

На этом, пожалуй, остановлюсь. Кнопка мне понравилась и даже не смотря на наличие некоторого брака захотелось купить таких еще для будущих проектов. Правда на мой взгляд стоить она должна раза в 3 дешевле, но, видимо, процесс её изготовления достаточно трудоемкий.

All-Audio.pro

Статьи, Схемы, Справочники

Как подключить кнопку с подсветкой

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо. Тумблер главным образом является миниатюрным механическим выключателем или переключателем.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать кнопку с подсветкой?!

Как правильно подключить переключатель с подсветкой

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Добавь огонька в тортик. Оченно недурно. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор. Блог AliExpress. RSS блога Подписка. AliExpress Комплектующие Радиотовары Кнопка с фиксацией и подсветкой.

Всем привет! Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров. Много технических подробностей не обещаю да и откуда им тут взяться , но о впечатлениях расскажу подробно.

Ну-с, начнем : Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного.

Но всех секретов пока раскрывать не стану : Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.

Для любителей треков. Упаковка и распаковка. Похожие обзоры Другие обзоры от FuriousDog. Нужная кнопочка! Такая с блестящим ободком вместо черного смотрится симпатичнее, хотя всё зависит от места установки.

Но и дешевле еще. На счет симпатичнности — это вкусовщина. С блестящим оботком тоже выглядят хорошо, но они мне в большей степени напоминают кнопки в лифте : К тому же, в моем проекте нужна была именно черная. По моему опыту поиска черные и дороже и выбор их меньше.

Multik 06 марта , 0. В системник комунить. Да, у меня подобная стоит уже года 4 на подсветку столешницы из под верхних шкафчиков, если что то нужно по мелочи то можно не бегать включать верхний свет на кухне, учитывая что у моей кухни два входа. Например, такие aliexpress. Ругаться с продавцом не стал, все-таки это Китай С этим полностью не согласен.

Товар должен быть без повреждений, как на фото продавца. Иначе — должна быть скидка. В магазине вы же не будете покупать испорченный товар без скидки? Да, вы правы, в магазине я бы не стал покупать товар с дефектом, но при условии что был бы выбор купить аналогичный товар без дефекта. Лишний раз спорить с продавцом и требовать скидку я считаю не стоящим моего потраченного времени.

ChildOfBodom 05 марта , 0. Ну и за 3 доллара уже можно купить аркоэлектрик. Подробней можно или ссылку. Я бы такую кнопку на не использовал, несмотря на предложения продавца. Почему бы и нет? На небольшой ток вполне может работать. Без разборки противопоказаний не видно. FuriousDog 05 марта , 0. Была попытка разобрать, но пластик сидит плотно и он тонкий, поэтому боюсь сломать. Чуть позже попробую еще, если получится, то дополню отзыв. Не разбирается?

Geeek 05 марта , 0. Я разбирал такую кнопку, там в подсветке резистор Ом и двойной светодиод. В светодиоде два диода параллельно, но в разных направлениях. Видимо, кнопки на разное напряжение отличаются только резистором…. Вы измеряли переменный ток на пределе постоянного.

А силу переменного тока такой прибор и не измеряет. Я так и понял глядя на обозначения на мультиметре :. CKYHC 05 марта , Спасибо, возьму на заметку, только это не совсем кнопка, а кнопочный переключатель, мне для проекта почти такой нужен, если бы светодиод еще красно зеленый был. Corvair 05 марта , 0. Очень удобные и красивые кнопки для самоделок, широко применяются в прборостроении. Подобные находил в старом медицинском оборудовании, они под такой же установочный размер, далеко не все китайские, в древних европейских приборах были Swiss made.

Подключение у некоторых было через единую колодку, разъём, видимо, стандартизирован. Подсветка только миниатюрными ЛН, всё-таки древние девайсы. Есть примерно такая на 12 вольт, брал для самодельного корпуса компьютерного. Подсветку запитал от материнской платы, пяти вольт ей хватает. Светится только во включенном состоянии без всяких ухищрений. Цельнометаллический вариант часто используется в домофонах в качестве антивандальной кнопки открывания подъездной двери.

Так я и не понял, кнопка светится постоянно или когда ее нажали? Sibiryak22rus 05 марта , 0. Как уже писали выше, доступна к заказу специальная колодка-разъем для быстрого подключения. Ага, нашел у продавца: aliexpress. А с этой колодкой можно сделать отключение подсветки при нажатом состояние? FuriousDog 06 марта , 0. Zhenya88 05 марта , 0. А никто на али кнопку, как в авто для стеклоподьемника не брал?

А то ищу с нажатием вверх и вниз с подпружинностью в центральное положение. В сторону модулей управления шторами не смотрел? А можно ссылку, а то я таких не видел. А вот такое кто-нибудь находил? Только вариант с нажимной кнопкой для рукожопов? BurlakovSG 06 марта , 0. А как различать кнопки с фиксированным нажатием и просто кнопки без фиксации?

Как они правильно называются? У кнопок того же производителя, что и обозреваемая, для кнопок с фиксацией в названии присутствует слово Latching, а без фиксации — Momentary. У других производителей наименование может отличаться.

Надежнее всего читать отзывы и обзоры, а если таких нет, то внимательнее читать описания — у ответственных продавцов оно чаще всего хорошо заполнено. Некоторые продавцы пишут указать какая нужна, то есть часто у них много вариантов в наличии.

Gerasim2 06 марта , 0. Брал у этого же продавца такую кнопку , пришла на удивление быстро и с треком. FuriousDog 08 марта , 0. Значит не только мне так повезло — говорю же, хороший продавец! RedScorpio 07 марта , 0. Спасибо, исправил. Это все от мобильных телефонов пошл о , давно и плотно ими интересуюсь :. Сегодня получил 22 мм.

И на основные контакты можно кидать? Как ее подключить чтоб горела при включении?

Как подключить 4-контактный тумблер с подсветкой?

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Это простой выключатель. Третий контакт-это вывод лампочки подсветки. Её можно независимо от самого выключателя включать.

Как подключить 4-контактный тумблер с подсветкой?

Регистрация Вход. Ответы Mail. Вопросы – лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие “эфир” можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.

Установка трёхконтактного выключателя с подсветкой на светильник ЭРА

Монтаж на захватах. Лампа подсветки поставляется в комплекте. Выключатель без фиксации с подсветкой предназначен для того, чтобы вам было легче ориентироваться и проще найти выключатель в коридоре или на лестничной клетке. Габаритные размеры выключателя без фиксации с подсветкой Valena. Монтаж выключателя без фиксации с подсветкой Valena.

Переключатель с подсветкой схема подключения

Добавлено: 06 Ноября Добавлено: 07 Ноября Добавлено: 14 Ноября Добавлено: 16 Ноября Добавлено: 17 Ноября

Подключение трехконтактного китайского выключателя с подсветкой.

Забыли пароль? Форум Общие форумы Общие вопросы Как подключить 4-контактный тумблер с подсветкой? Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 20 из Как подключить 4-контактный тумблер с подсветкой? Опции темы Подписаться на эту тему…. Denis Mozin. Как подключить 4-контактный тумблер с подсветкой, чтобы работала подсветка тумблера.

Кнопка с подсветкой 220в схема подключения

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Добавь огонька в тортик. Оченно недурно. Зарегистрироваться Логин или эл.

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста — включить, выключить или переключить что либо. Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация цепей управления в электронных и механических приборах и устройствах. Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой.

Решил немного доделать вот этот светильник ЭРА , установив на него выключатель с подсветкой, ибо заводской кнопкой которая висит на проводе, несколько неудобно пользоваться, так как она находится под столом. А если же примотать её к стойке светильника, то эти банты из проводов, своим присутствием начинают портить всю картину. К тому же, на защитном кожухе светильника, как раз таки имеется удобное место для такого выключателя.

Подключаем выключатель с подсветкой

При выборе выключателей для освещения жилых помещений, мы всегда сталкиваемся с дилеммой: покупать обычный выключатель света, или с подсветкой? Любой производитель, тот же популярный legrand, предлагает одни и те же модели, как с индикатором, так и без него.

Для чего нужен выключатель с подсветкой? Возможно, это звучит странно, но для чистоты стен. Всякий раз, нащупывая в темноте клавиши, мы постепенно засаливаем стены вокруг, и создаем потертости на покрытии. Разница в цене небольшая, при этом подключение выключателя с подсветкой, очевидно, дает определенные преимущества. Почему же многие покупатели отдают предпочтение традиционным моделям?

Дело в том, что существуют распространенные «страшилки» и мифы про негативные стороны подсветки

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Подключение

Для начала разберем устройство выключателя с подсветкой. Принцип работы основан на законах Ома. При параллельном подключении линий с разным сопротивлением, электрический ток течет по пути наименьшего сопротивления.

Вне зависимости от используемого индикатора (неоновая лампа или светодиод), схема подключения имеет высокое сопротивление. Его обеспечивает ограничительный резистор. Схема выключателя с подсветкой изображена на иллюстрации:

Когда контакты L и L1 замкнуты, блок подсветки шунтируется, и ток протекает через контакты выключателя. Основная лампа светится.

При размыкании выключателя, светильник служит обычным проводником. Через него протекает небольшой ток, достаточный для работы подсветки. Если используется лампа накаливания — спираль при таком мизерном токе не светится. А вот с экономками и LED светильниками возникает та самая проблема. Схема управления (так называемый драйвер) начинает стартовать при небольшом токе, который обеспечивает схема подключения подсветки.

Если паразитное свечение вас не беспокоит, вопрос: «как подключить выключатель с подсветкой» не актуален. Схема ничем не отличается от обычной. Разве что есть нюансы для режимов ночной подсветки или индикации работы. Что это значит? Индикатор может светить, когда основная лампа выключена (ночной режим), или напротив, сигнализировать о ее включении. Второй вариант пригодится, например, для освещения санузла или кладовой, чтобы не оставлять лампу включенной.

Варианты использования ламп подсветки

В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»

Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.

Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.

Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.

Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.

При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.

Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:

Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.

Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.

По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.

Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.

Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.

Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.

Видео по теме

Как подключить кнопку или тумблер

Задача: Как подключить кнопку между батарейным отсеком и Arduino UNO R3,

либо между моторчиком и Arduino UNO r3

Что есть в наличии:

• Battery UPS 12240 6 F2 (12 V 240W/Pcs/9.6V/5Min)
• Моторчик: BRS-550SH DC 12V
• Кнопка

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

• Где изображение черточки — это «Плюс»
• Где изображение кружочка — это «Минус»

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-» идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тублера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора: 18650 по 3.7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1) я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

Используйте прокси ((заблокировано роскомнадзором, используйте vpn или proxy)) при использовании Telegram клиента:

Поблагодари автора и новые статьи

будут появляться чаще 🙂

Карта МКБ: 4432-7300-2472-8059
Yandex-деньги: 41001520055047

Большое спасибо тем кто благодарит автора за практические заметки небольшими пожертвованиями. С уважением, Олло Александр aka ekzorchik.

Как подключить кнопку с подсветкой

Выведен провод на стене на кухне под светильник, но уже 2 кнопки выключателя заняты люстрой и подсветкой. Рукожопный мастер уже не работает, сказал надо купить светильник с веревочкой( дернул-включился). Я хочу бра под люстру( но эти веревки -включатели меня бесят и в этом бра не предусмотрен). Что делать? Как подключить бра? Читать далее →

Видеодомофон – это простaя системa для видеонaблюдения, оснaщеннaя переговорным устройством. Он позволяет увидеть посетителя, который нaходится зa дверью и узнaть о цели визитa. Использовaние видеодомофонa снижaет риск проникновения злоумышленников в зaг. Читать далее →

Девочки, предлагаю очень классные наборы деревянных железных дорог Брио и разных к ним прибамбасов))) Заказы привожу очень быстро ( 1-2 дня). Встречи по договоренности, можно курьером ( по Москве 250р), можно почтой и ТК. Если что то не нашли, спрашивайте, добавляю постепенно. Читать далее →

Цифровое телевидение “Билайн” (Россия, Москва) – огонь, батарея! греется, светит, говорит и показывает (много фото) без сбоев, хорошее качество картинки HD каналов приставка, предоплата, управление пакетами, цена Вся наша затея с цифровым домашним телевидением базировалась на необходимости иметь всего один единственный канал – Наш Футбол. Но тут дело такое – чтобы он был, нужно подключить либо базовый пакет цифрового ТВ у любого провайдера, либо поставить установить спутниковое ТВ. Зная, что такое тарелки, и зная своего мужа, решила выбрать менее “трудоемкий”. Читать далее →

Девочки, предлагаю очень классные наборы деревянных железных дорог Брио и разных к ним прибамбасов))) Заказы привожу очень быстро ( 1-2 дня). Встречи по договоренности, можно курьером ( по Москве 250р), можно почтой и ТК. Если что то не нашли, спрашивайте, добавляю постепенно. Читать далее →

Девочки, предлагаю очень классные наборы деревянных железных дорог Брио и разных к ним прибамбасов))) Заказы привожу очень быстро ( 1-2 дня). Встречи по договоренности, можно курьером ( по Москве 250р), можно почтой и ТК. Если что то не нашли, спрашивайте, добавляю постепенно. Читать далее →

Собираюсь с детьми в Икею. Уже оделись. Звонит телефон. Снимаю трубку: Алло, Анна? Здравствуйте, это доставка кресел-качалок. Кресла -качалок? Да, через час будем у вас Урааааааааа)) а после Абдул-Кериму говорю: раз не хочешь с нами ехать, получи качалку для младшего)) Недавно у Lenorka был пост о тест- драйве кресла-качалки “4moms RockaRoo” туточки Читать далее →

Вдруг кто-то захочет приобрести такую же, предупрежу Вас о ней. Мы завтра возврат делаем. Читать далее →

ВНИМАНИЕ! АКЦИЯ! Только до 15 февраля! При покупке коляски Оригами (Origami) – прогулка с двумя вкладышами сумка для мамы с зарядкой для телефона в ПОДАРОК! Описание: Оригами – уникальная роботизированная коляска для малышей. Это результат многолетней работы команды профессиональных дизайнеров, инженеров, робототехников и врачей-педиатров. Это первая в мире полностью автоматическая коляска. При движении Origami вырабатывает электричество c помощью встроенных генераторов. Origami складывается и раскладывается автоматически, может зарядить ваш телефон, имеет встроенное освещение для темного времени суток. У Origami есть дисплей. Читать далее →

Девочки, предлагаю железные дороги Brio для Ваших деток! Доп элементы некоторые не выложила.спрашивайте! Забрать можно на Новых Черемушках и на Проспекте Вернадского, Юго-Западной! Можно почтой. Большая просьба, при заказе, вопросах – называйте артикул. BRIO Подарочный набор “Рождественский Календарь” 2115 р. Читать далее →

Телефон нулевый,подарили,попробовали 1 раз родители и им не подошёл возраст уже,легче стационарный. (телефон покупали за 1700)Коробка,гарантия,чеки-все есть.Радиотелефон Philips SE1751 черного цвета — это очень удобный классический беспроводной телефон с автоответчиком. В помещении работает в радиусе до 50 метров от базы, на открытой местности — до 300 метров. Эргономичная трубка имеет монохромный экран с янтарной подсветкой. Мягкие резиновые кнопки удобно разнесены и исключают возможность случайных нажатий. К базе можно дополнительно подключить четыре трубки. Отличная модель для домашнего и офисного использования. Читать далее →

Телефон почти нулевый,подарили,попробовали родители и им не подошёл,легче стационарный.(телефон покупали за 1700)Коробка,гарантия,чеки-все есть.Радиотелефон Philips SE1751 черного цвета — это очень удобный классический беспроводной телефон с автоответчиком. В помещении работает в радиусе до 50 метров от базы, на открытой местности — до 300 метров. Эргономичная трубка имеет монохромный экран с янтарной подсветкой. Мягкие резиновые кнопки удобно разнесены и исключают возможность случайных нажатий. К базе можно дополнительно подключить четыре трубки. Отличная модель для домашнего и офисного использования. Обмен 1500/продажа 1000 Читать далее →

Ночник проектор звездного неба Star Beauty (Star Master) – изящный небольшой светильник-проектор, отражающий ночное небо со звездами и полумесяцем. Романтика звездного неба успокоит напряженные за день нервы и погрузит уставший разум в блаженный сон. Режим проецирования можно менять в зависимости от желания – одновременное сочетание красных, синих, желтых и зеленых звезд, либо какой-то один цвет. Как использовать? 1. Установите батарейки или подключите проектор Star Beauty (Star Master) к адаптеру. 2. Нажмите кнопку LED – включится подсветка, которая меняет цвета. 3. Читать далее →

PlasmoCar Летающая ФЕЯ Хомяк повтрюшка Органайзеры д/обуви Контейнер д/стирки БЮСТГАЛЬТЕРА Вакуумные пакеты Волшебные БИГУДИ Хула-Хупы для похуденияВалики для уборки Вешалки д/одежды Дорожка массажная с цветными камнями Набор закалок ХЕАГАМИ и тд. выкуп №4. Читать далее →

Уникальная модель! Аналогов Вы не найдете. Поворотная камера на (270° по горизонтали, 120° по вертикали), управляемая с родительского блока, при помощи которой Вы с можете следить за передвижениями своих непоседливых деток находясь от него на расстоянии до 200м (по прямой видимости). Читать далее →

ЗАКАЗЫ НА *СВЕТЯШКИ* ОФОРМЛЯЮ ЕЖЕДНЕВНО . == ПРИСТРОЙ == № 1. Ночник-проектор “Черепаха”. Цена 600 руб. Читать далее →

закупка открыта в мае 2011 года Всем привет! Меня зовут Надежда! Предлагаю закупку СВЕТЯШЕК (ночников, проекторов, небесных фонариков, гаджетов..). Цена указана уже с учетом доставки до меня и орг.сбора 15%. Сроки доставки: заказы оформляю каждые 4 дня. после оформления заказа, ждем 3-4 недели! Товар приходит ко мне и я рассылаю на ваши адреса, т.к живу в Мурманске! Стоимость доставки от меня в регионы России + 200 руб. к стоимости Вашего заказа (на посылки весом до 2 кг). Стоимость доставки на посылки. Читать далее →

Autofocus, AF (Автофокусная система): система, с помощью которой фотоаппарат автоматически фокусирует изображение выбранной части снимаемого объекта. Automatic Camera (Автоматический фотоаппарат): фотоаппарат со встроенным экспонометром, автоматически регулирует отверстие объектива (диафрагму), выдержку или оба параметра одновременно, чтобы обеспечить правильную экспозицию. Чаще всего в народе эти фотоаппараты называют “мыльницами”. EV (экспозиционное (световое число) – условное число, характеризующее условия фотосъемки и служащее для определения экспозиции (задания пары выдержка/диафрагма). EV 1 соответствует при ISO 100 экспопаре 1с и F 1,4. Каждое последующее целое число EV соответствует удвоению экспозиции. Читать далее →

Фаны и фанатки Hello Kitty всего мира, срочно заказывайте билет на самолет до Шанхая (Китай), дабы лично посетить и засвидетельствовать красоту недавно открывшегося Hello Kitty Castle (Замка Hello Kitty). Ошеломляющее место проживания сногсшибательной леди, это местечко взрывает мир розовым цветом и хвастается изящным интерьером в стиле кокетливого котенка! Все в замке – от гостиной до спальной комнаты – создавалось с мыслью о Hello Kitty. Читать далее →

Как выполнить подключение выключателя с подсветкой своими руками?

В домах, квартирах и остальных помещениях, куда проведена электроэнергия, обязательно установлены выключатели. Современные модели позволяют не только включать/выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые оборудованы подсветкой. Установка и подключение выключателя с подсветкой имеют свои нюансы и правила.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

• люминесцентные лампы;
• приборы освещения с электронными пусковыми регуляторами;
• некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

1. С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

1. С помощью плоской отвертки снять клавишу.
2. Осторожно убрать декоративную накладку.
3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
4. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
2. Вкрутить болты.
3. Установить декоративную рамку.
4. Вставить клавишу.
5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

к содержанию ↑

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

1. Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
4. Обесточить сеть.
5. Провода зачистить от изоляции.
6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
9. Провод, идущий к люстре, соединить с контактом и закрепить.
10. Последний провод закрепить под контакт, на котором нет пластин.
11. Проверить правильность подключения.
12. Вставить внутреннюю часть выключателя в монтажную коробку.
13. Закрепить винты.
14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
2. С помощью плоской отвертки поддеть, потом снять клавиши.
3. Снять декоративную рамку.
4. Открутить болтики.
5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
7. Отсоединить провода от контактов.
8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
9. Найти резистор и светодиод.
10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

• светодиод;
• ограничивающий резистор;
• диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии. В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. выполнить довольно просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил. Необходимо лишь приобрести обычный выключатель и индикатор.
